Поэтажная схема многопролетной балки
Лекция 2. Статически определимые многопролетные балки, способы их образования

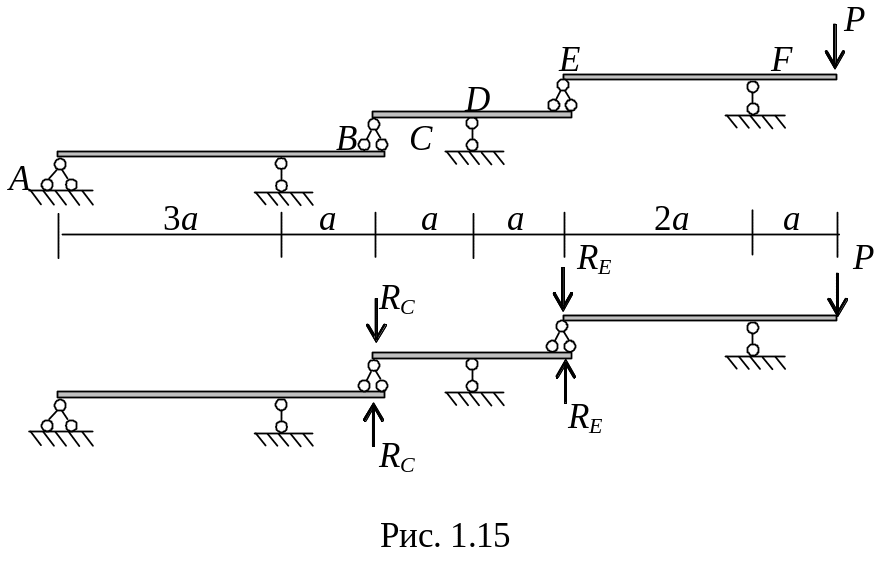

Для упрощения расчета статически определимой многопролетной балки и отображения взаимодействия главных и второстепенных простых балок в составе многопролетной, строят поэтажную схему многопролетной балки, при этом руководствуются тем, что второстепенные балки всегда опираются на главные. И на поэтажной схеме всегда находится выше главной балки. Анализ многопролетной статически определимой балки показал, что ее расчет можно выполнить рассчитывая каждый из простых балок в составе многопролетных отдельно.
Статически определимая многопролетная балка всегда содержит промежуточные шарниры, поэтому для ее решения сначала нужно построить поэтажную схему. Поэтажная схема - это схема, которая дает понять, как передается нагрузка от одной к другой части многопролетной балки. Также, поэтажная схема многопролетной балки позволяет наметить наиболее рациональный путь ее расчета.

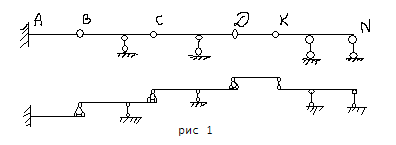

Для удобства расчета и наглядности представления о характере работы отдельных частей многопролетной статически определимой балки строится её поэтажная схема. Для этого балка разрезается по промежуточным шарнирам и выделяются основные их может быть одна или несколько и подвесные балки. Основной или главной является та балка, которая может самостоятельно нести внешнюю нагрузку после разрезания по промежуточному шарниру балка KCD на рис. Первый тип характеризуется тем, что во всех пролетах, кроме одного возможна и консоль , располагается по шарнирно-подвижной опоре.
